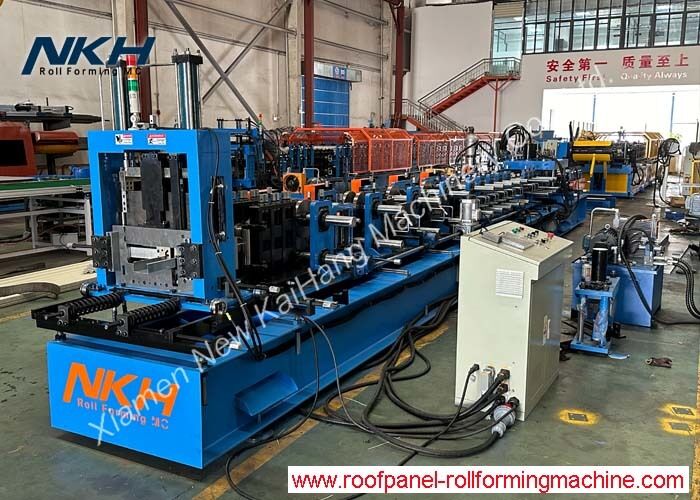

C/ Z обменная рулонная формовочная машина, автообменная, быстрая замена, обменная
Быстрая подробность:
- Толщина: 1,5-3 мм
- Материал: листы с ГИ, 245Mpa
- Способ резки: с помощью конструкции остановки на резку
- Толерантность резки: ±1 мм
Применение:
В настоящее время существуют машины для формования цилиндровых цилиндров, которые автоматически быстро меняют размеры стальных цилиндров C и Z (более на взаимозаменяемых цилиндровых цилиндровых машинах).
По сравнению с традиционными машинами для формования рулонов из цилиндра, взаимозаменяемые машины могут работать гораздо эффективнее,поскольку это занимает только 10 минут максимум, чтобы изготовить z стальных пулин разных размеровВ общем, стальная машина для формирования рулонов каналов с секцией Z обычно состоит из ручного декоиллера, руководства по подаче с выравнивающим устройством, гидравлических перфорационных инструментов, части для формирования рулонов, гидравлической резки,система передачи, шкаф управления ПЛК, гидравлический насос масла и столы для выпуска.
Список машин:
- Гидравлический декоиллер
- Устройство предварительного выравнивания
- Гидравлическое устройство предварительного прокола
- Машины для формования рулонов с автоматическим изменением размеров
- Гидравлическое устройство после резки
- Стол закончился.
- Системы управления ПЛК
Описание/технические параметры:
- 5TX600mm Гидравлический разворачиватель или ручной разворачиватель
Без питания; грузоподъемность = MAX.5Tons
Гидравлическая система для расширения внутреннего отверстия катушки, насосный двигатель: 3КВт
Внутренний диаметр катушки = 510+/-30 мм
Ширина катушки = MAX.600 мм
Поворачивание мандрила: тип проекта
- Устройство предварительного выравнивания
Устройство предварительного уровня с 4 по 3 валами для удаления набора катушек
Поделить один и тот же двигатель с роллом предыдущего
- Гидравлическое устройство предварительного прокола/предварительного резания
Доля в одной гидравлической группе с отрезанием
Устройство предварительной стрижки для резки первой/конца листов катушки
Чтобы пробивать дырки под ногами
- Одноразовые или круглые отверстия на сетке
- Двойные или круглые отверстия на сетях
- Однослойные или круглые отверстия на фланце с каждой стороны
- Подробная информация о машинах для формования рулонов приведена ниже:
| Подходящий материал для формирования рулонов |
оцинкованная стальная плитка |
| Толщина |
10,5-3,0 мм |
| Конструкция каркаса |
Дизайн стендовых рамок |
| Стадии формования ролика |
15 этапов |
| Материал для ролика |
Cr12, термическая обработка |
| Диаметр вала |
Φ75 мм |
| Основная мощность двигателя |
22 кВт |
| Скорость производства |
12 м/мин |
| Стандарт электрического напряжения |
380V/50Hz/3PH или по запросу |
| Основные цвета машинной краски |
RAL 5015 ((Синий) или по запросу |

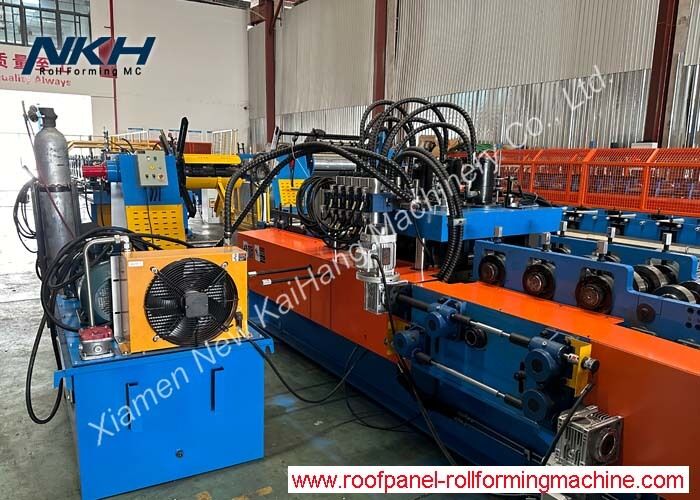

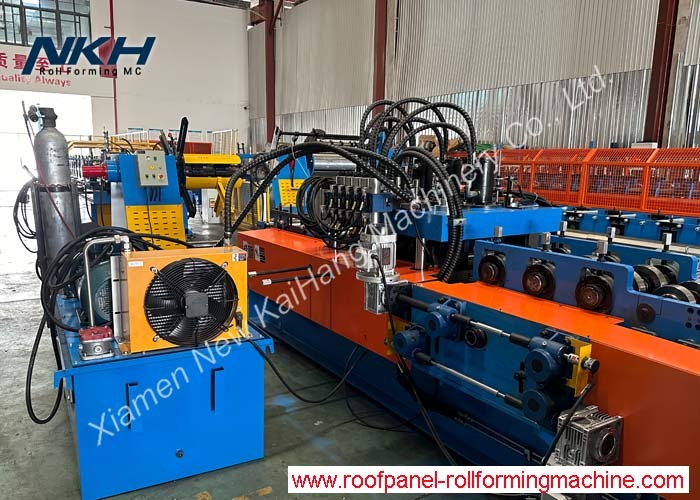

- Гидравлическое устройство послерезания
Гидравлическая группа: 11 кВт
Остановитесь, чтобы отрезать дизайн
Есть отходы после отсечения
Все размеры разделяют в одной и той же гидравлической группе
Материал резки: Cr12, термическая обработка
Контроль количества и длины резки автоматически
В сочетании с: PLC марки Siemens и сенсорным экраном
Инвертор марки Schneider, кодер Omron и т.д.
Толерантность резки на длину≤±1 мм
Напряжение управления 24V
- Стеллаж продукции длиной 4 метра, проката

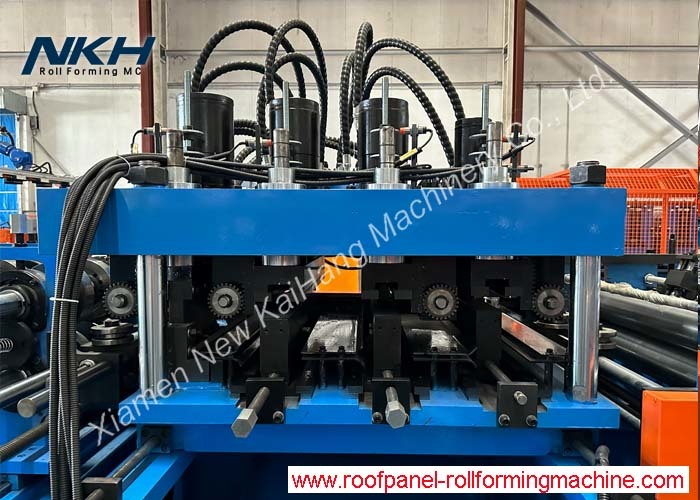

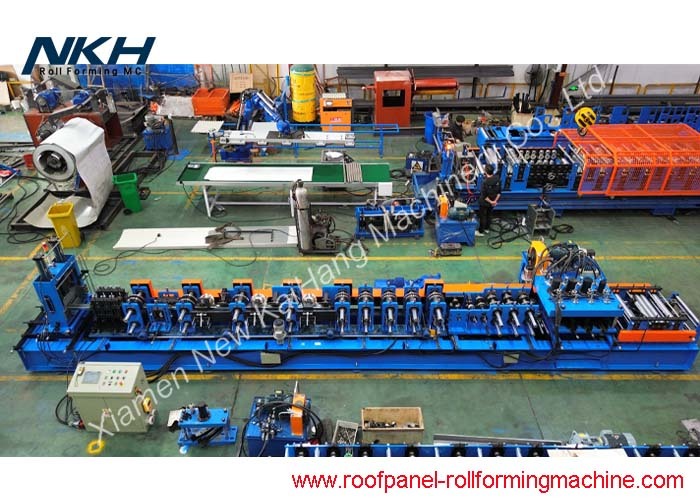

Рисунок профиля/проект/отчетные фотографии оборудования:
